心电图解析系统

       心电图采集与解析系统（SP2006）是一款适用于多种实验动物（如大鼠、小鼠、狗、猴、猪、兔、牛、马等）的心电信号采集与分析设备。系统采用优化信号处理技术，可获得稳定、清晰的心电波形，并具备多种自动解析功能，适用于基础医学、生命科学及药物研发等科学研究的实验。

适用于多种实验动物，操作便捷

• 兼容多种实验动物类型，用户可在软件中选择对应的参数和解析方式，无需更换硬件设备。
• 通过肢体导联方式采集心电信号，大鼠、小鼠、兔子通常需麻醉，狗、猴、猪等可在清醒状态下使用吊床或固定椅进行采集。
• USB 连接电脑，支持多通道同时采集，最多可同时监测 8 只实验动物。

追求清晰稳定的波形采集与实时监测

• 波形采集稳定，即使是信号易受干扰的小鼠，也能获得清晰、可用于分析的波形。
• 具备“肌电过滤”、“工频滤波”功能，有助于改善波形信噪比。
• 实时解析 I、II 导联心电信号，支持边采集边查看解析结果。
• 可在采集过程中标记事件（如给药、刺激），方便后续数据回放与分析。

专业的数据解析能力

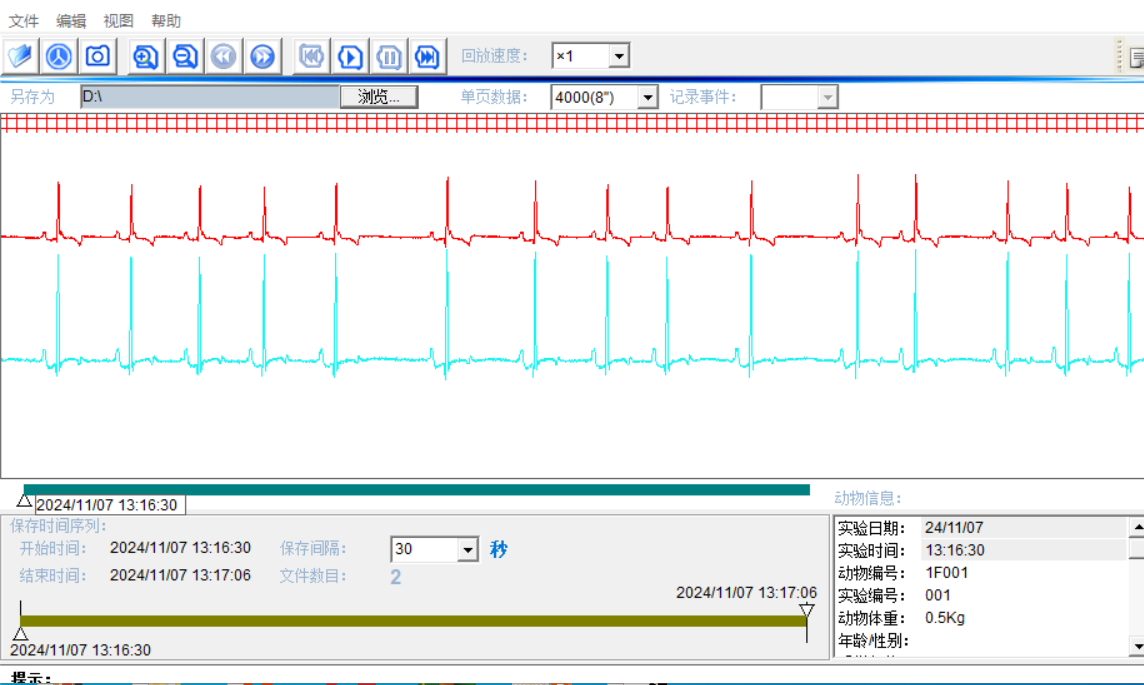

• 可回放并重新解析已保存的心电数据，自定义解析时间段与参数。
• 提供多种 QTc 计算方法，包括QTc、 BAZETT、Frederica、Van der Water、Matunaga、Oguchi 等。
• 支持 4 种 ST 段计算方式（QQ 线方式、ST-J 方式、S ST-index、R ST-index），适用于不同动物种类。

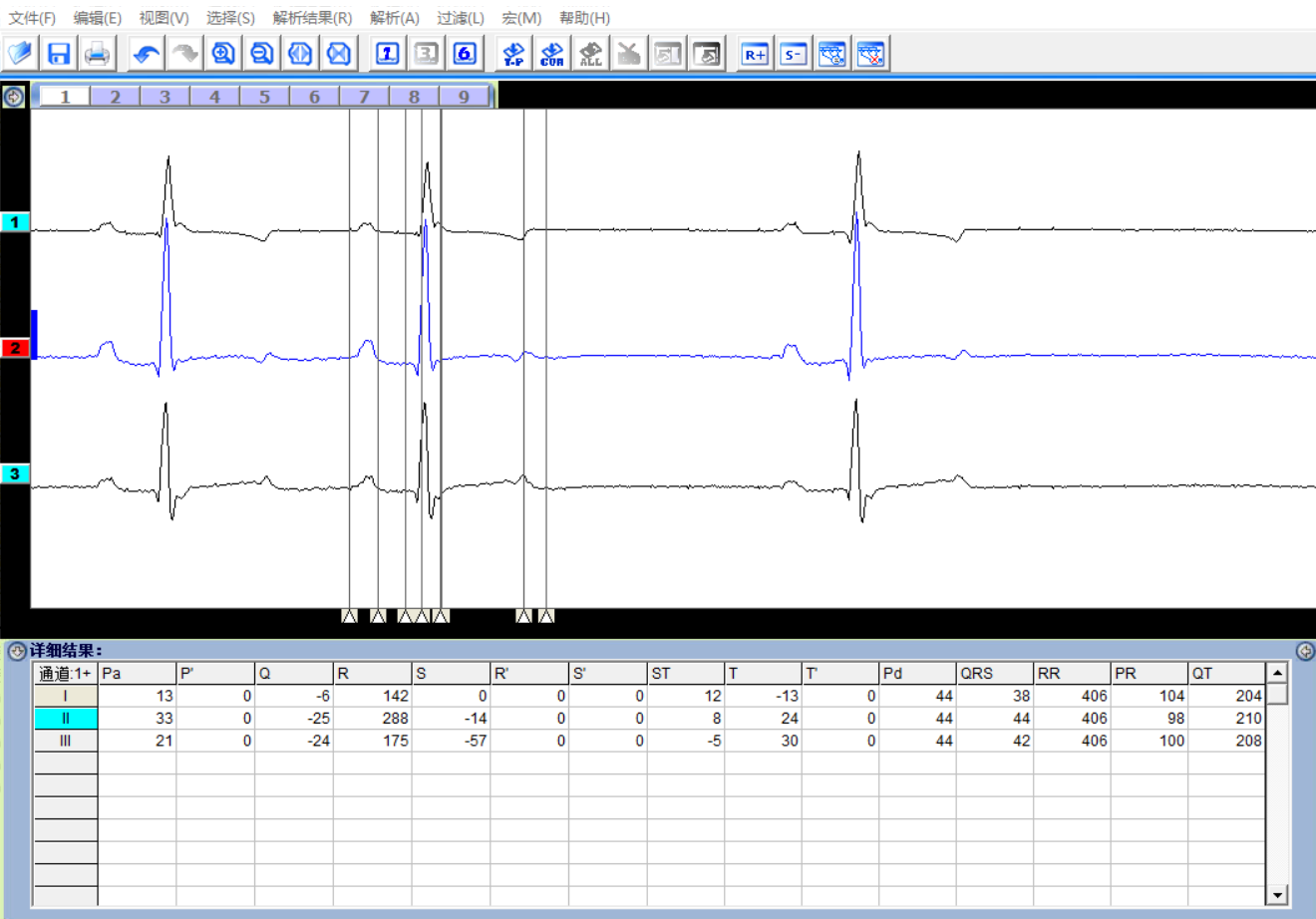

• 解析速度快，自动定位心电波段测量点（P波起点、P波终点、Q波起点、R波参考位置、S波起点、T波波峰、ST结合点），确保数据准确性。
• l 具有多参数解析功能，自动定位心电波段测量点（P波起点、P波终点、Q波起点、R波参考位置、S波起点、T波波峰、ST结合点），有助于提升数据可靠性。
• 由 I、II 导联推导出 3个导联（I、II、III）或 6个导联（I、II、III、aVL、aVR、aVF）。

数据存储、导出与打印

• 支持波形数据的存储、编辑、打印，支持符合 GLP 要求的数据格式管理，数据附带 MD5 指纹码，可溯源。

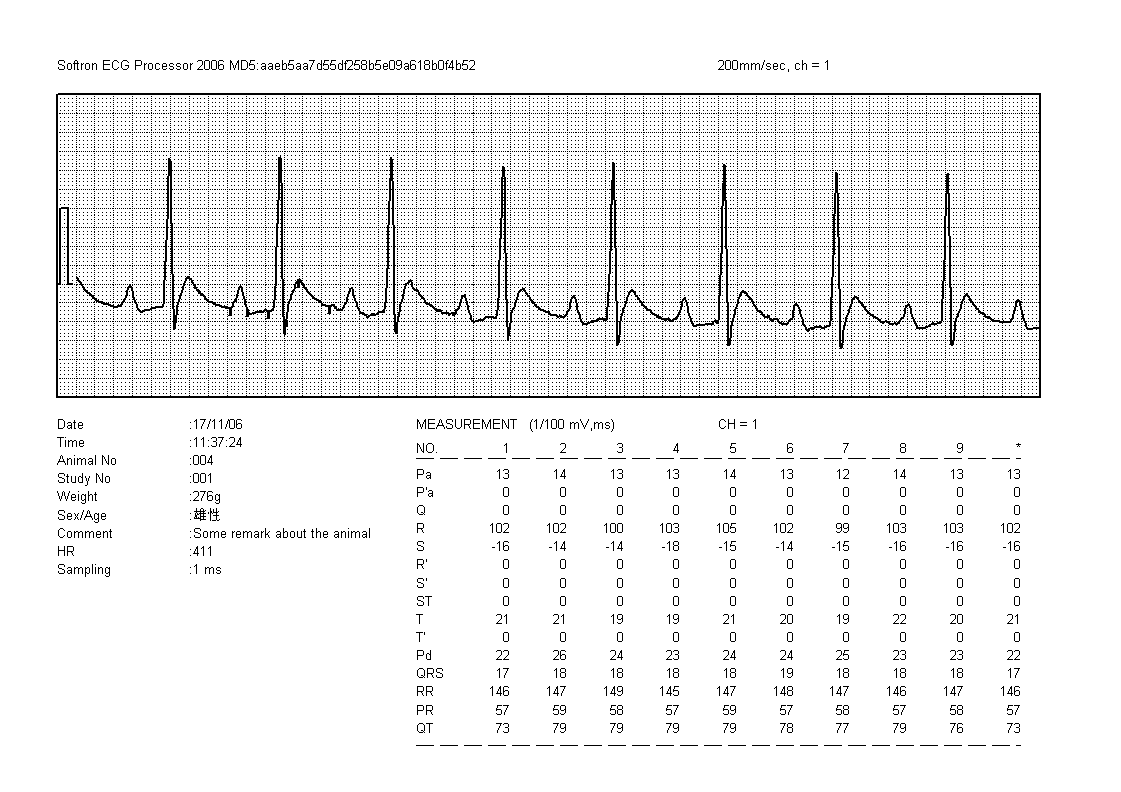

• 生成分析报告，可选择 1、3 或 6个导联波形，并导出 Excel 进行进一步分析。

设备构成

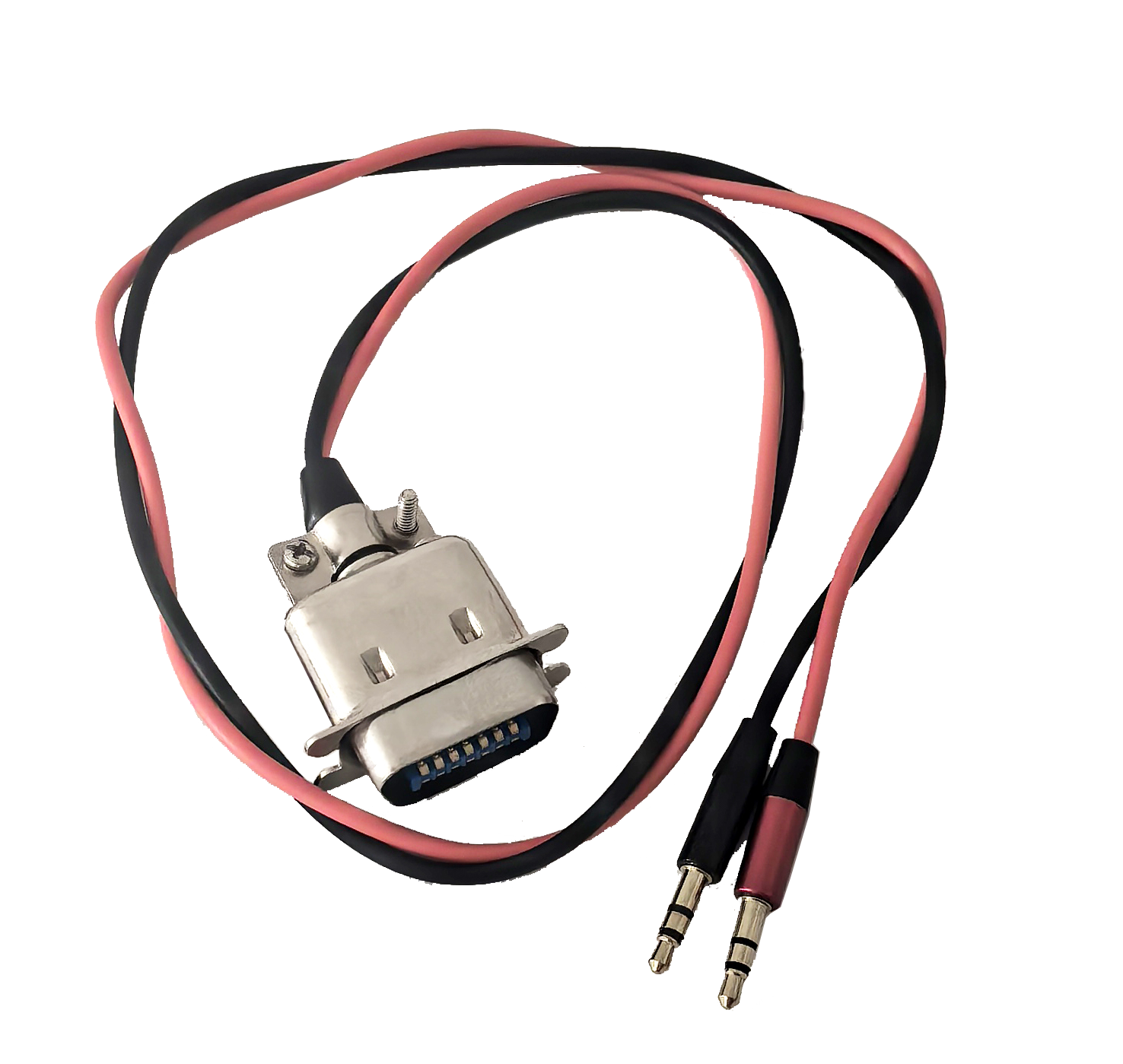

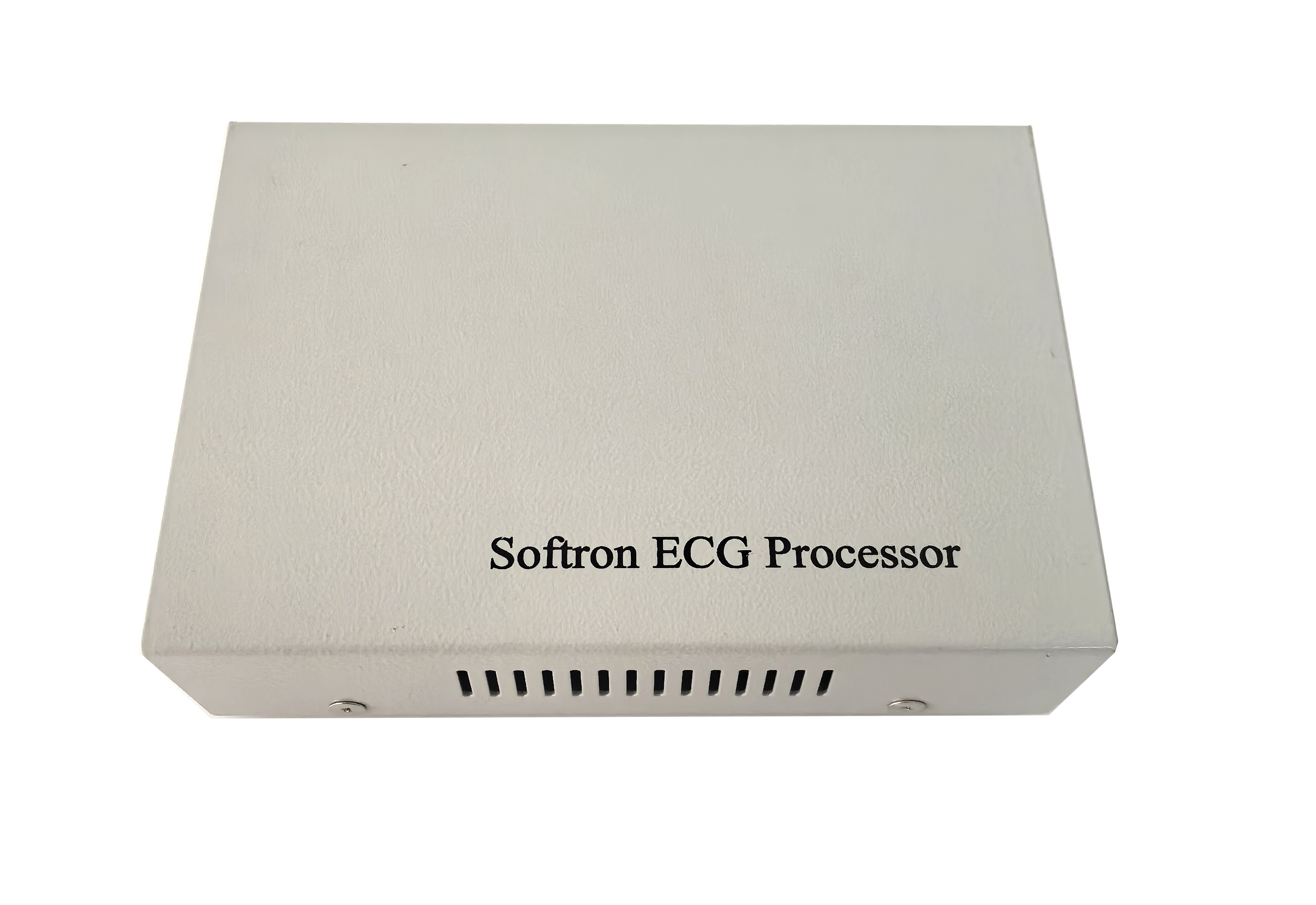

数据处理器ECG Processor 型号：DS-8CH	模拟信号连接线 型号：EP-C2

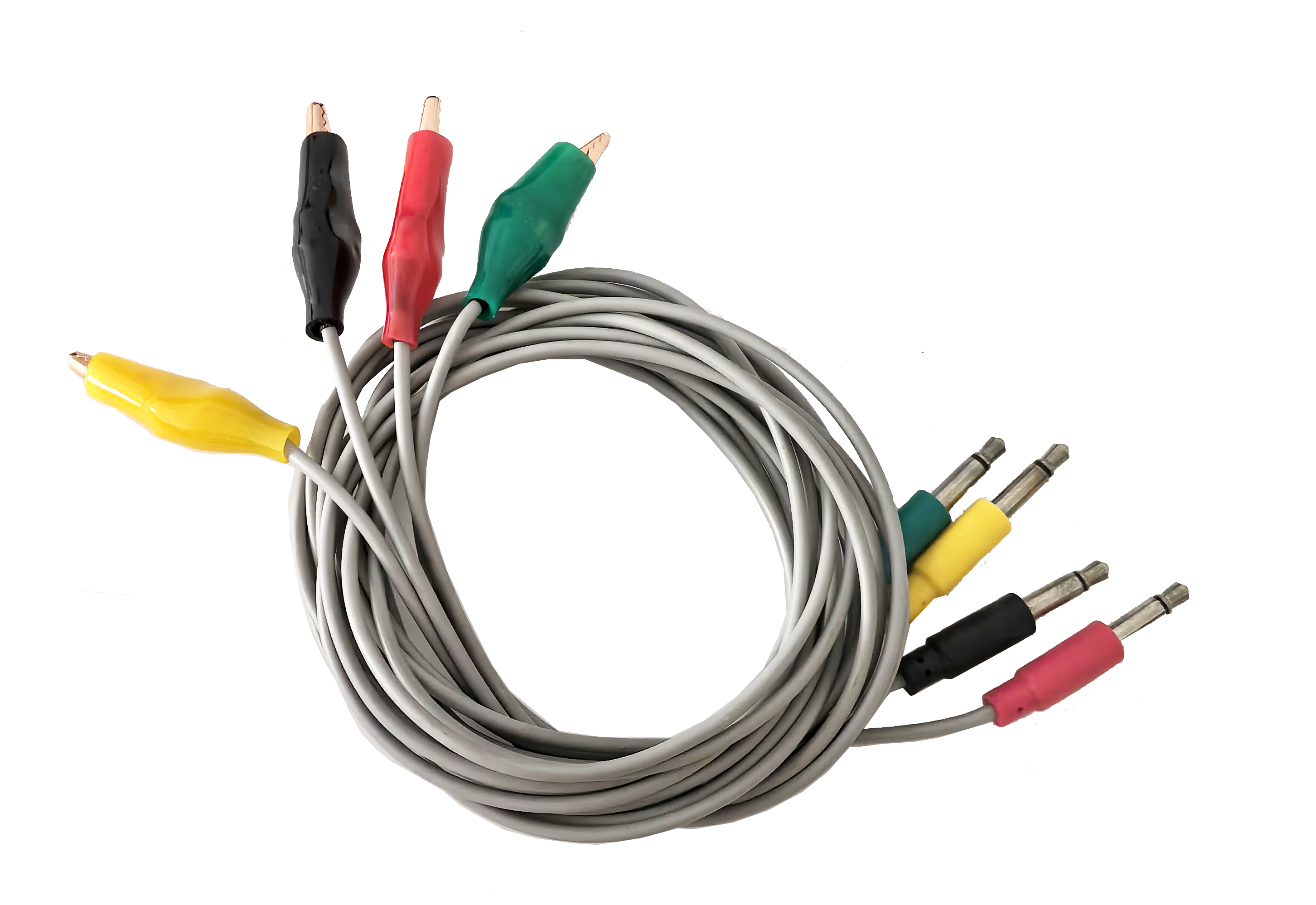

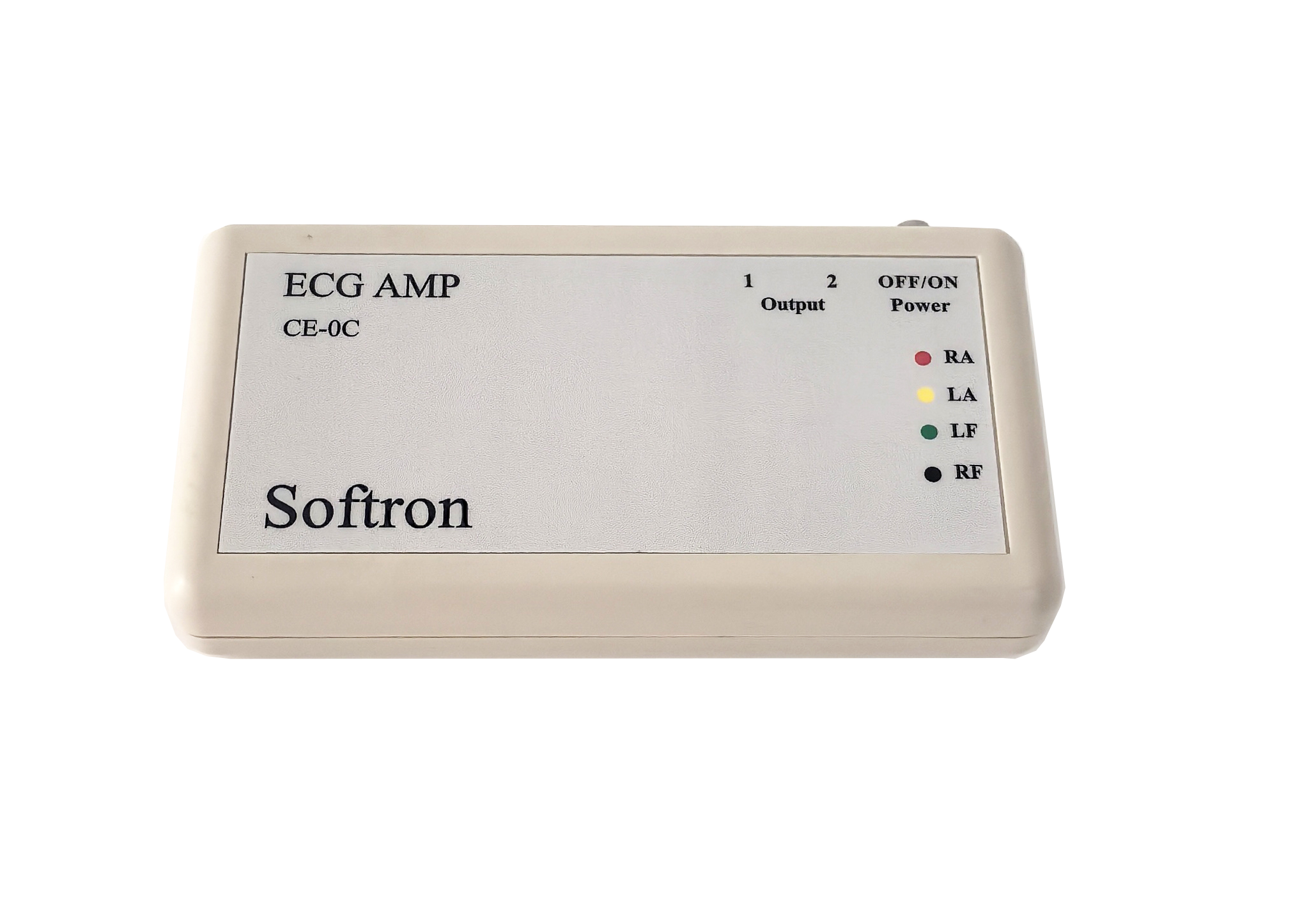

前置放大器ECG AMP 型号：CE-0C	钳式导联线 型号：CAT4

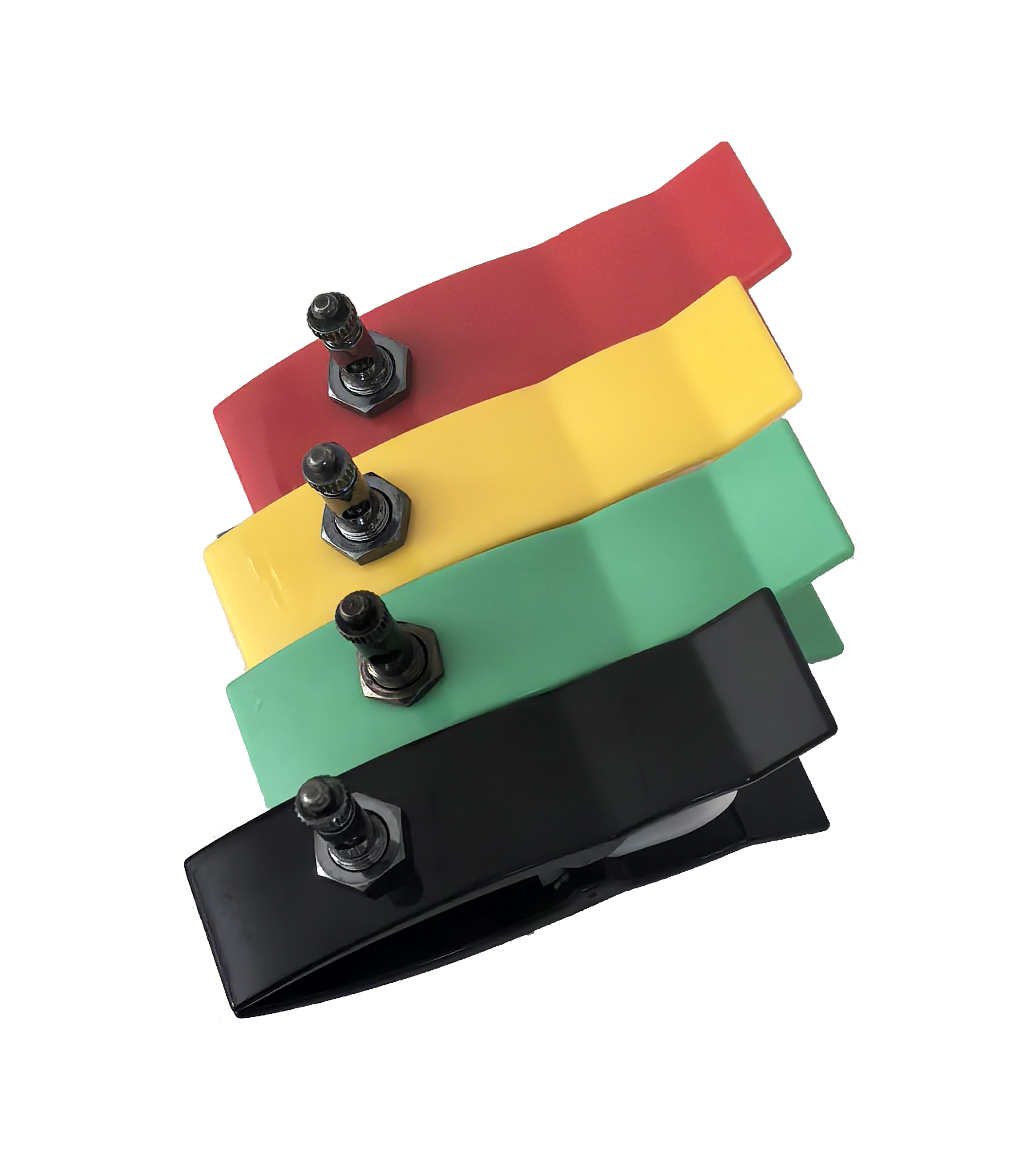

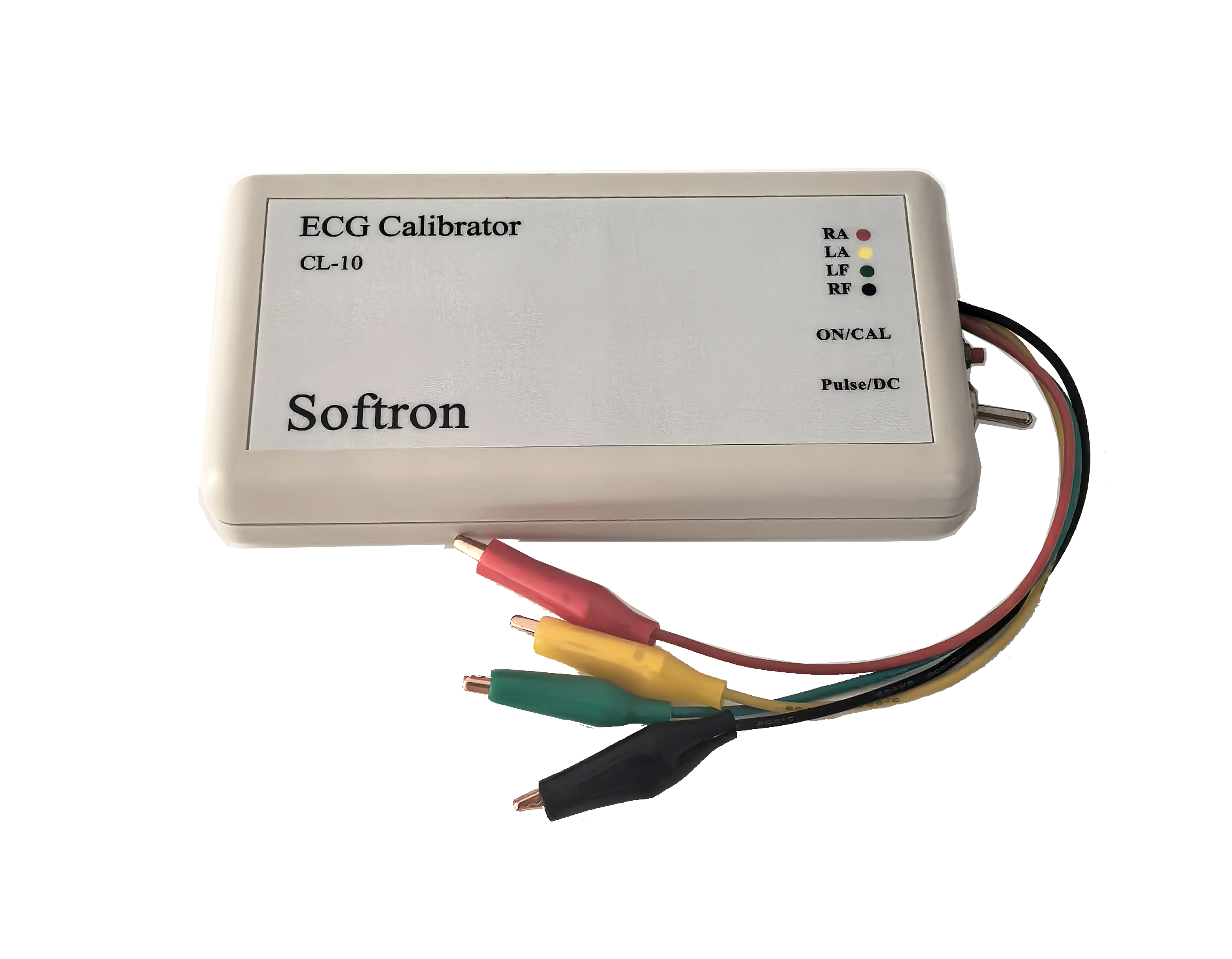

校正器ECG Calibrator 型号：CL-10	肢体导联夹

参数规格
